杆端关节轴承

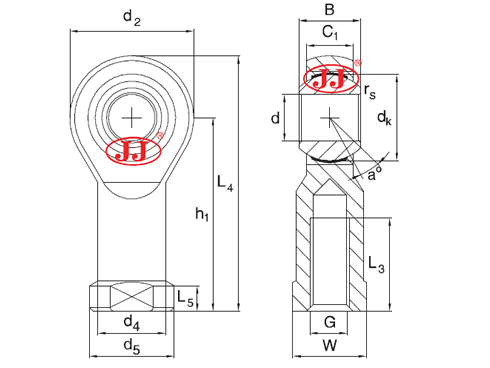

》点击放大查看图片《

型号	尺寸(mm)															转动扭力 Nm max	负荷kN		径向游隙(mm)	重量 ≈kg	库存
型号	d 公差 H7	B₀ -0.12	d_k	C₁ max	d₂ max	G 6H	h₁	L₃ min	L₄ max	L₅	W	d₄	d₅	r_s min	a_° ≈	转动扭力 Nm max	动Load ratings kN/Dynamic	静Load ratings kN/Static	径向游隙(mm)	重量 ≈kg	库存
SI5T/K	5	8	11.112	6	18	M5	27	10	36	4	9	9	12	0.3	13	0.2	5.7	6.0	0～0.032	0.016	√
SI5T/K-1	5	8	11.112	6	18	M4	27	10	36	4	9	9	12	0.3	13	0.2	5.7	6.0	0～0.032	0.016	√
SI6T/K	6	9	12.7	6.75	20	M6	30	12	40	5	11	10	13	0.3	13	0.25	7.2	7.65	0～0.032	0.022	√
SI8T/K	8	12	15.88	9	24	M8	36	16	48	5	14	12.5	16	0.3	14	0.3	11.6	12.9	0～0.032	0.047	√
SI10T/K	10	14	19.05	10.5	28	M10	43	20	57	6.5	17	15	19	0.6	13	0.4	145	18	0～0.032	0.077	√
SI10T/K-1	10	14	19.05	10.5	28	M10×1.25	43	20	57	6.5	17	15	19	0.6	13	0.4	145	18	0～0.032	0.077	√
SI12T/K	12	16	22.23	12	32	M12	50	22	66	6.5	19	17.5	22	0.6	13	0.5	17	24	0～0.032	0.100	√
SI12T/K-1	12	16	22.23	12	32	M12×1.25	50	22	66	6.5	19	17.5	22	0.6	13	0.5	17	24	0～0.032	0.100	√
SI14T/K	14	19	25.4	13.5	36	M14	57	25	75	8	22	20	25	0.6	16	0.6	24	31	0～0.04	0.160	√
SI14T/K-1	14	19	25.4	13.5	36	M14×1.5	57	25	75	8	22	20	25	0.6	16	0.6	24	31	0～0.04	0.160	√
SI16T/K	16	21	28.58	15	42	M16	64	28	85	8	24	22	27	0.6	15	0.7	285	39	0～0.04	0.220	√
SI16T/K-1	16	21	28.58	15	42	M16×1.5	64	28	85	8	24	22	27	0.6	15	0.7	285	39	0～0.04	0.220	√
SI18T/K	18	23	31.75	16.5	44	M18×1.5	71	32	93	10	27	25	31	0.6	15	0.8	425	47.5	0～0.04	0.320	√
SI20T/K	20	25	34.93	18	50	M20×1.5	77	33	102	10	30	27.5	34	0.6	14	1.0	425	57	0～0.04	0.420	√
SI22T/K	22	28	38.1	20	54	M22×1.5	84	37	111	12	32	30	37	0.6	15	1.2	57	68	0～0.05	0.540	√
SI25T/K	25	31	42.86	22	60	M24×2	94	42	124	12	36	33.5	42	0.6	15	1.2	68	85	0～0.05	0.720	√
SI28T/K	28	35	47.63	24	66	M27×2	103	48	136	12	41	37	46	0.6	15	1.2	86	107	0～0.05	0.820	√
SI30T/K	30	37	50.8	25	70	M30×2	110	51	145	14	41	40	50	0.6	17	1.2	88	114	0～0.05	1.100	√
SI30T/K-1	30	37	50.8	25	70	M27×2	110	51	145	14	41	40	50	0.6	17	1.2	88	114	0～0.05	1.100	√
SI35T/K	35	43	57.1	28	81	M36×2	125	56	165.5	17	50	46	58	0.6	16	1.2	101	206	0～0.05	1.600	√
SI40T/K	40	49	66.6	33	91	M42×2	142	60	187.5	19	55	53	65	1	17	1.2	124	286	0～0.05	2.400	√
SI50T/K	50	60	82.5	45	117	M48×2	160	65	218.5	23	65	65	75	1	12	1.2	308	485	0～0.05	5.000	○

备注说明：尺寸单位为毫米. 注：如果是左旋螺纹，轴承型号需加“L”,例如：SIL20T/K 滑动磨擦副：钢对PTFE复合材料设计结构特点：杆端体材料为碳钢，镀环保白锌，内圈（球）材料为轴承钢，球面镀硬铬与PHS系列尺寸相近，润滑方式不同，推荐使用。本系列产品可以用不锈钢制造订货时在型号后加“X ” 标“√”标识的产品一到五天交货标“○”标识的产品十到四十天交货
