向心关节轴承

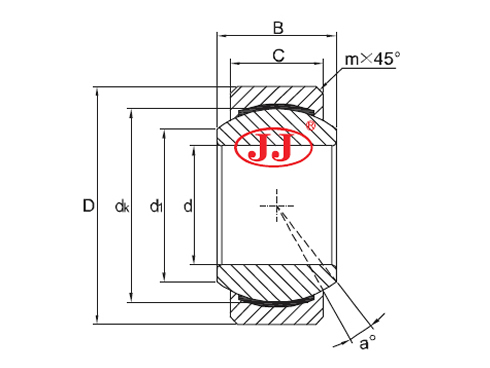

》点击放大查看图片《

型号	尺寸(mm)								负荷kN	重量 ≈kg	库存
型号	d	D	B	C	d_k	d₁	m	a ≈	静	重量 ≈kg	库存
COM 3T	4.826	14.29	7.14	5.54	10.31	7.44	0.381	11	21.68	0.006	○
COM 3T	0.19	0.5625	0.281	0.218	0.406	0.293	0.015	11	21.68	0.006	○
COM 4T	6.350	16.67	8.71	6.35	12.70	9.25	0.560	13.5	33.02	0.010	○
COM 4T	0.25	0.6562	0.343	0.25	0.5	0.364	0.022	13.5	33.02	0.010	○
COM 5T	7.938	19.05	9.53	7.14	14.27	10.64	0.810	12	43.20	0.014	○
COM 5T	0.3125	0.75	0.375	0.281	0.562	0.419	0.032	12	43.20	0.014	○
COM 6T	9.525	20.64	10.31	7.92	16.66	13.11	0.810	10	56.04	0.017	○
COM 6T	0.375	0.8125	0.406	0.312	0.656	0.516	0.032	10	56.04	0.017	○
COM 7T	11.113	23.02	11.10	8.71	17.45	13.46	0.810	8.0	63.07	0.021	○
COM 7T	0.4375	0.9062	0.437	0.343	0.687	0.530	0.032	8.0	63.07	0.021	○
COM 8T	12.700	25.40	12.70	9.91	20.65	16.26	0.810	9.5	88.39	0.029	√
COM 8T	0.5	1	0.5	0.39	0.813	0.640	0.032	9.5	88.39	0.029	√
COM 9T	14.288	27.78	14.27	11.10	23.01	18.03	0.810	9.5	110.94	0.039	○
COM 9T	0.5625	1.0937	0.562	0.437	0.906	0.710	0.032	9.5	110.94	0.039	○
COM 10T	15.875	30.16	15.88	12.70	25.40	19.81	0.810	8.5	141.96	0.050	○
COM 10T	0.625	1.1875	0.625	0.5	1	0.780	0.032	8.5	141.96	0.050	○
COM 12T	19.050	36.51	19.05	15.06	30.15	23.37	1.120	9.0	212.94	0.093	√
COM 12T	0.75	1.4375	0.75	0.593	1.187	0.920	0.044	9.0	212.94	0.093	√
COM 14T	22.225	39.69	22.23	17.86	33.32	24.89	1.120	9.5	279.93	0.119	○
COM 14T	0.875	1.5625	0.875	0.703	1.312	0.980	0.044	9.5	279.93	0.119	○
COM 16T	25.400	44.45	25.40	20.24	38.10	28.40	1.120	10	368.25	0.175	○
COM 16T	1	1.75	1	0.797	1.500	1.118	0.044	10	368.25	0.175	○

备注说明：尺寸单位为毫米或英寸。滑动磨擦副：钢对PTFE织物设计结构特点：外圈材料为碳钢或轴承钢，挤压成型，球面衬有PTFE织物，内圈材料为轴承钢（HRC58～ 64), 球面镀硬铬，具有自润滑，耐磨损，自调心，低磨擦的特点，适用于低速中载的机械结构。标“√”标识的产品一到五天交货标“○”标识的产品十到四十天交货
