直线导轨

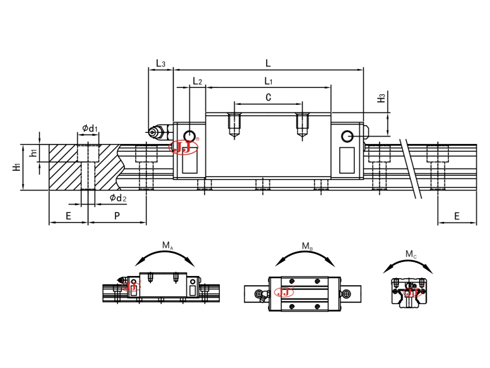

CG 系列 > CGH15CA/CGH45C
》 点击放大查看图片《
直线导轨
直线导轨
型号 组件尺寸(mm) 滑块尺寸(mm) 滑块尺寸(mm) 基本动额定负荷 基本静额定负荷 容许静力矩 重量 库存
H H1 N W B B1 C L1 L G K2 T H2 H3 Mxl WR HR D h d p e C(kN) CO(kN) MRkN-m MPkN-m MYkN-m 滑块 导轨 kg/m
CGH15CA 28 4.1 9.5 34 26 4 26 39.6 58.2 6 4.75 6 7.1 7 M4×6 15 16.2 7.5 5.9 4.5 60 20 14.7 0.17 0.17 0.13 0.13 0.15 1.58
CGH20CA 30 4.6 12 44 32 6 36 52.5 74.9 6 5.5 8 3.7 3.5 M5×6 20 20.55 8.5 8.5 6 60 20 23.7 0.37 0.37 0.28 0.28 0.25 2.48
CGH25CA 40 6.1 12.5 48 35 6.5 35 61 84 13 5 8 10 9.5 M6×8 23 24.25 11 9 7 60 20 34.96 0.6 0.6 0.49 0.49 0.56 3.38
CGH30CA 45 7 16 60 40 10 40 69 97.4 13 8.7 9.5 9.7 10 M8×10 28 28.35 14 12 9 80 20 46 0.95 0.95 0.7 0.7 0.71 5.1
CGH35CA 55 7.6 18 70 50 10 50 79 111.4 13 7 10.2 16 14 M8×13 34 31.85 14 12 6 80 20 61.17 79.3 1.73 1.09 1.09 1.24 7.14
CGH45CA 70 9.7 20.5 86 60 13 60 97.2 137.6 12.9 8.7 16 18.5 18.2 M10×17 45 39.85 20 17 14 105 22.5 103.83 122.04 3.57 2.44 2.44 2.38 11.51
